一拖四ZBK380型空壓機綜合保護裝置（儲氣罐超溫超壓保護裝置）

詳細說明

　　此款ZBK380型空壓機綜合保護裝置，是鄭州廣眾科技生產的一款液晶顯示屏款的儲氣罐超溫超壓保護裝置，根據需要選用超溫保護功能或者超溫超壓保護功能，在監測到儲氣罐內溫度或者溫度壓力異常時候裝置報警，并控制空壓機急停開關斷開，空壓機停機。

　　技術參數如下：

　　供電電源：AC 220V 50Hz

　　溫度測量分辨率：0.1℃

　　測溫范圍：-50℃ — +200℃

　　壓力測量分辨率：0.01Mpa

　　測壓范圍：0—2.0Mpa

　　測量通道：1—8個(適用于1—4個儲氣罐溫度、壓力監測)(根據采購時候溝通，以實際收貨為準)

　　控制空壓機數：1-4臺(根據采購時候溝通，已實際收貨為準)

　　急?？刂曝?fù)載：AC220V 5A

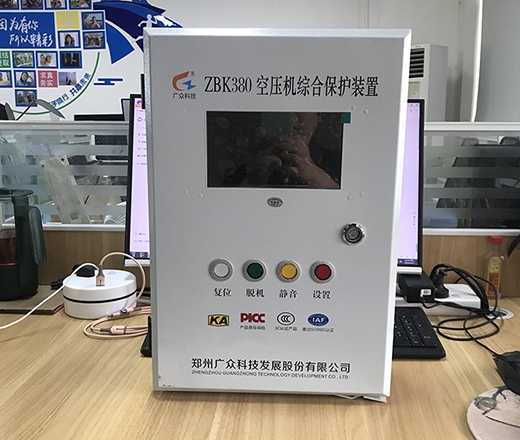

　　面板及接口介紹：

　　1，液晶顯示屏顯示當前監測的儲氣罐的工作狀態和測量數據;

　　2，前面板安裝有四個按鈕，分別為：復位、脫機、靜音，設置，脫機狀態是為了裝置調試方便而設，脫機狀態下將關閉保護功能;當發生超溫超壓報警時，按下靜音按鈕可關閉報警音，按下復位按鈕可進行故障復位操作，設置按鈕可調整報警值。

　　3，該裝置下側有電源、傳感器信號和控制信號端口、預留RS485，同時還安裝有電源開關和保險絲。裝置下側含有4路溫度/壓力測量輸入接口和4個空壓機急?？刂平涌?。每個儲氣罐的溫度和壓力測量接口，集成到一個5芯的航空插頭中，每臺空壓機單獨一個急?？刂平涌?。如只監測一臺儲氣罐數據，只接一組即可，其他接口空余。

　　4，四路溫度測量和壓力測量輸入接口接入溫度傳感器和壓力傳感器，溫度傳感器為PT100三線接入，壓力傳感器接入兩線制4~20ma信號。

　　5，急?？刂平涌跒槌ｉ]干接點信號，當監測到溫度和壓力超過報警值5秒后裝置報警，該裝置提供的四路控制輸出各路間均采取了電氣隔離，每路最大工作電流5A。各路接口均采用獨立的兩芯航空插頭輸出。

　　6，電源輸入為單相AC220V交流電壓，電源開關控制整個裝置的供電，保險絲對整個裝置進行短路保護。
